Karmhylsa Indu-Prog Zinklegering (120486-572)

Indu-Prog karmhylsa - justerbar karmförankring i zinklegering

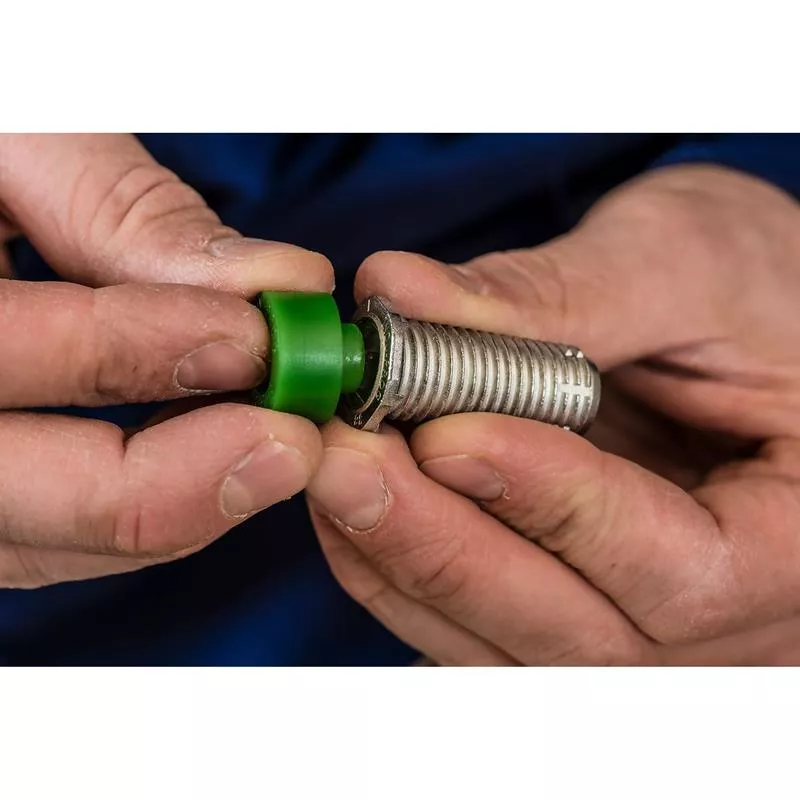

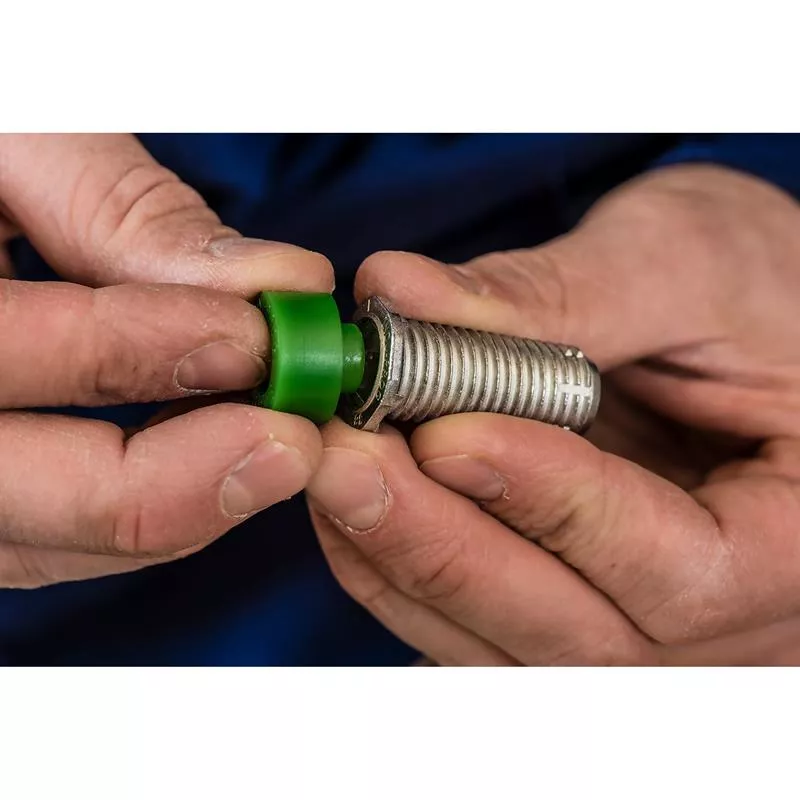

ESSVE Indu-Prog Karmhylsa är en universal karmförankring i zink/zinklegering för karmmontage i trä, stål och aluminium. Karmhylsan gör det enkelt att justera karmen genom att skruvas in eller ut mot vägg och kan användas vid för- eller direktinstallation av fönster och dörrar. Finns i två längder (28 mm och 38 mm) och kan vid behov förlängas med gröna distansbrickor i sortimentet.

• Karmmontage i trä, stål och aluminium
• För- eller direktinstallation i fönster och dörrar
• Universal karmförankring
• Enkel justering

Val av längd och fogbredd
Längden på karmhylsan väljs utifrån fogbredd och vikten på montaget.

• 28 mm: för montage av lättare fönster och dörrar - fogbredd 0-13 mm (upp till 23 mm med distansbricka)
• 38 mm: för tyngre ytterdörrar eller större fönster - fogbredd 0-23 mm (upp till 33 mm med distansbricka)

Konstruktion och montering

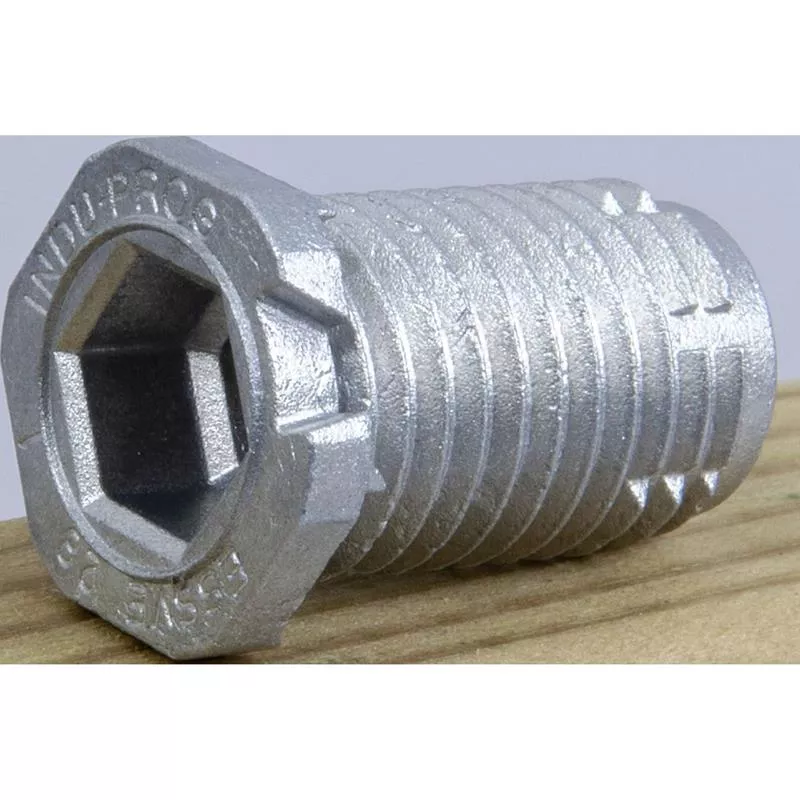

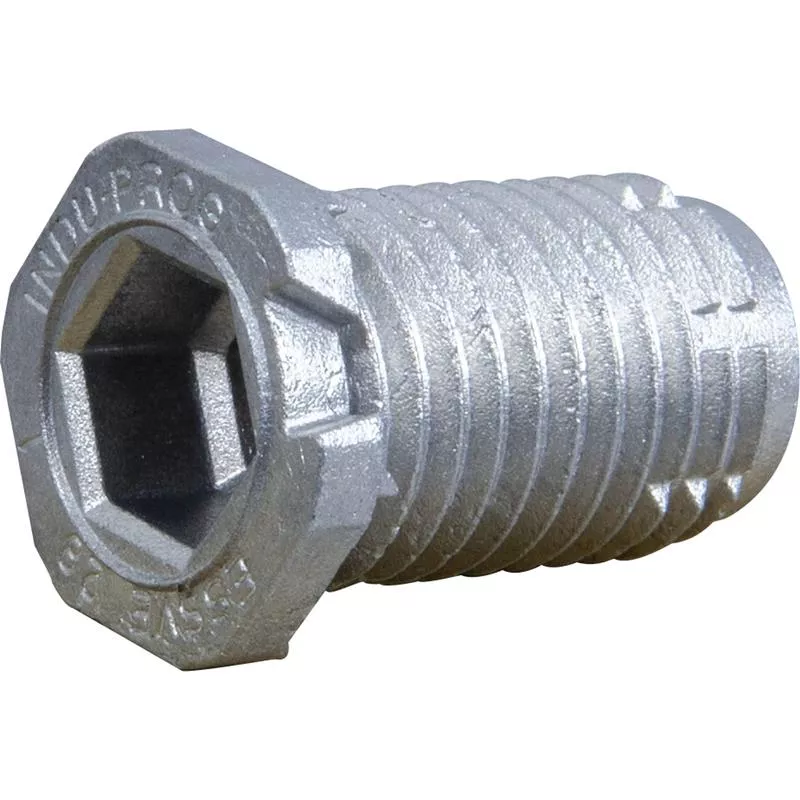

Utvändigt har Indu-Prog karmhylsa en 20 mm sexkantplatta och en M16-gängad förankringsdel, vilket gör den kompatibel med karmar av aluminium, stål och trä. Invändigt finns en 10 mm sexkant. Montera i karmens förborrade 14 mm hål (saknas hål: borra med karmskruvsborr). Skruva in från karmens utsida och montera minst 15 mm in i karmen. Börja med de nedersta hylsorna, justera sedan och montera Indu-Prog-skruvar genom karm och hylsa - välj skruv efter väggmaterial.

• Vid fäste i betong/tegel: förborra med 6 mm borr genom hylsan in i väggen
• Vid montage i lättbetong: använd tryckfördelningsbricka
• Vid tyngre montage: stabilisera med tryckfördelningsbricka för att motverka att hylsan tränger in i väggmaterialet
