Expander GOLDEN ANCHOR FZB (51072-)

ESSVE Golden Anchor är en pinnskruvsexpander i kolstål 5.8, blankförzinkad med rostfritt clips. Den expanderar vid åtdragning och undviker skador med en slagnacke. Finns även varmförzinkad och syrafast A4. Uppfyller CE, ETA-12/0257.

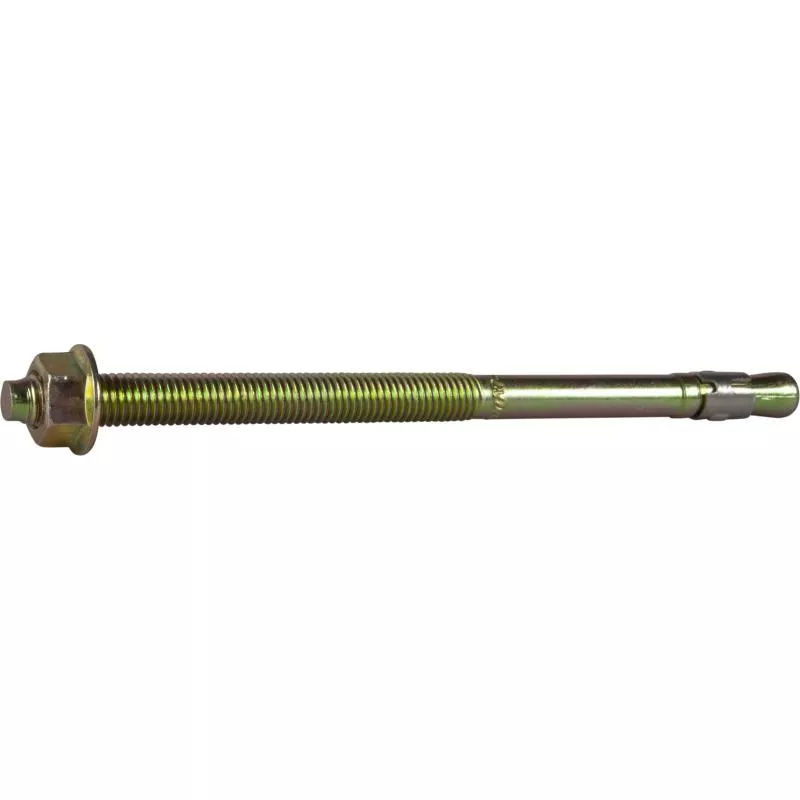

ESSVE Expander Golden Anchor, en produkt tillverkad av kolstål av hållfasthetsklass minst 5.8, är belagd med blankförzinkning FZB 5 µm, C1 och är utrustad med en rostfri clips. Den är en slags pinnskruvsexpander där den nedre delen, som är förankringsdelen, inkluderar en clips som vid åtdragning expanderar uppåt på den konade delen av skruven. Den översta delen är försedd med en extern gänga försedd med en flänsmutter. Den översta delen innehåller även en slagnacke för att förebygga skador på skruvens gängor vid islagning. När borr- och boltdiametrarna matchar, uppstår ett tryck mellan clips och hålets väggar när expandern slås in i borrdjupet. När flänsmuttern sedan dras åt, pressas bulten ut och clipsen expanderar uppåt på den konade delen. Det finns även ESSVE Expander Golden Anchor som är varmförzinkad och tillverkad av rostfritt syrafast A4-stål. Bedömningen från Byggvarubedömningen betecknade ESSVE Golden Anchor som Accepteras. Enligt ETA-12/0257 uppfyller ESSVE Golden Anchor kraven enligt CE. Denna ETA är valid när Golden Anchor FZB och FZV monteras på det djupaste tillåtna sättdjupet (hef) för dimension M8-M16.

Golden Anchor från ESSVE Expander är designad för att fästas i betong och natursten inomhus. Denna produkt är särskilt användbar i situationer där infästningen behöver tåla höga lastkrav. Man kan exempelvis använda Golden Anchor för att fästa trä- eller stålreglar som syllar och fasaduppreglingar, eller för att fästa beslag, z-järn och smideskonstruktioner m.m.

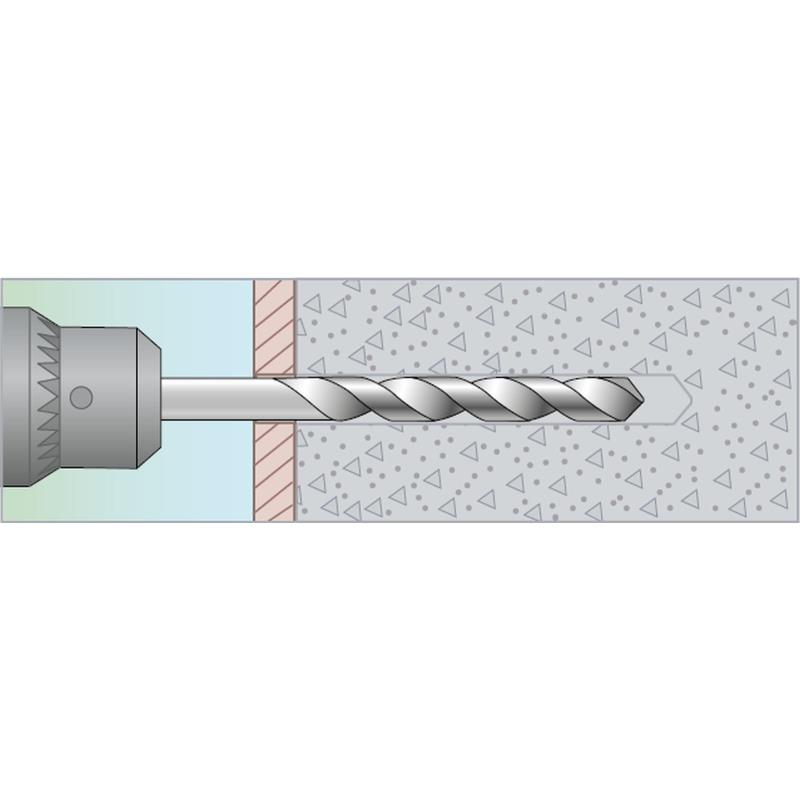

• Placera detaljen korrekt. Använd ett bor med samma diameter som skruven för att borra hål, vilket kan kontrolleras i Lasttabellen. Endast grundläggande rengöring med borren är nödvändigt, ingen renblåsning behövs.

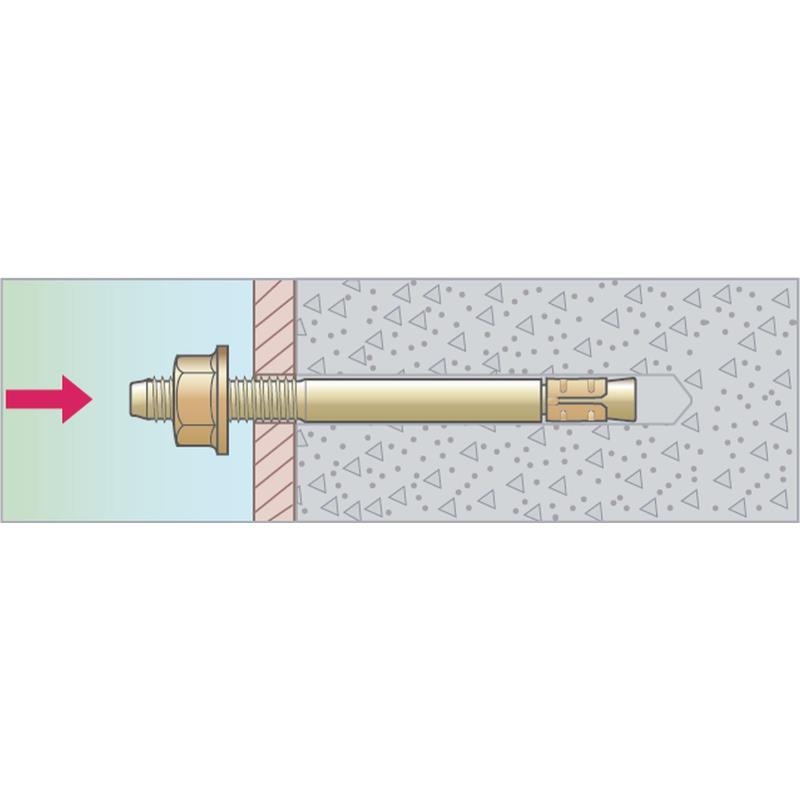

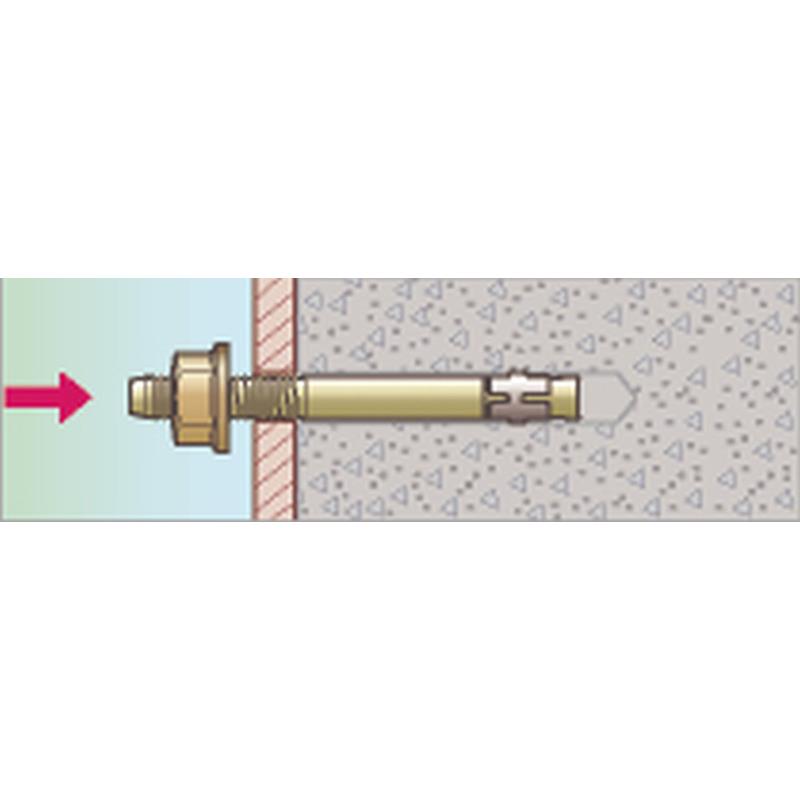

• Tryck ned expanderskruven till rätt monteringsdjup, som även det kan hittas i Lasttabellen.

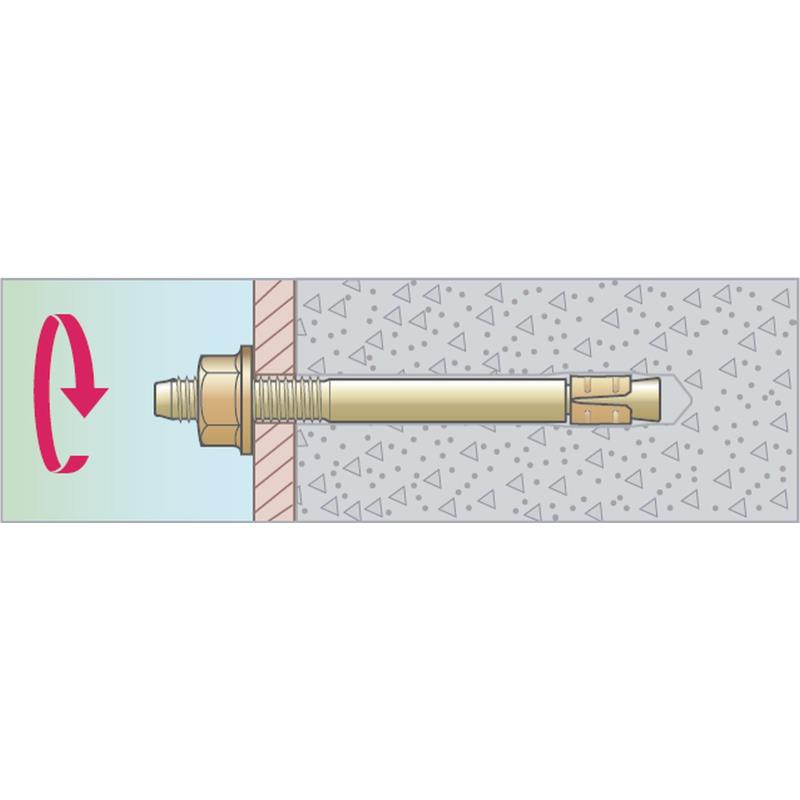

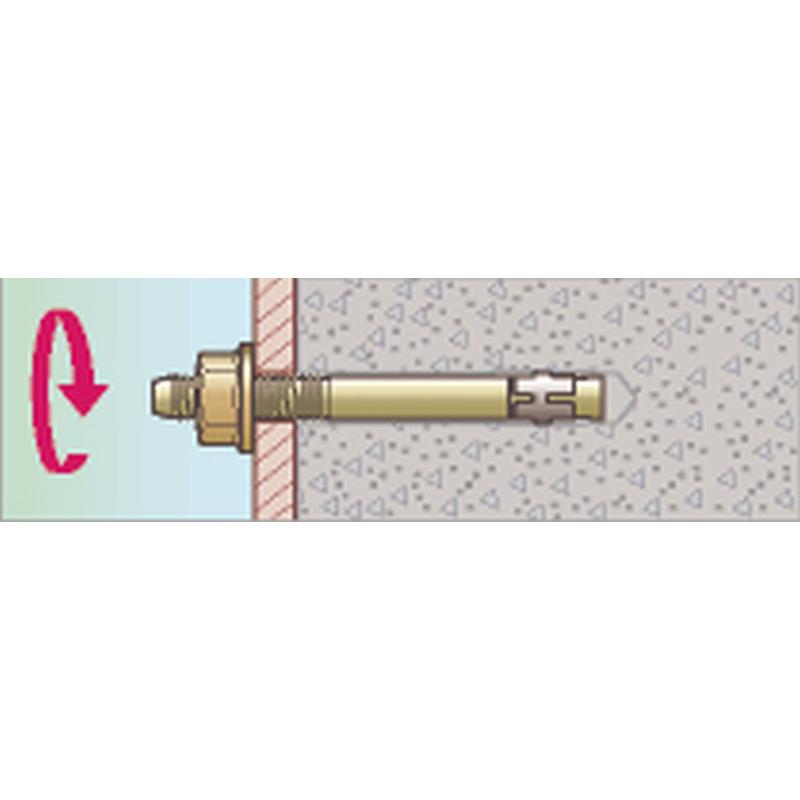

• För att säkerställa riktig installation, dra åt muttern till det åtdragningsmoment som anges i Lasttabellen eller Tekniska data.
• Efter dessa steg är monteringen färdig.
